Фундамент: винтовые сваи

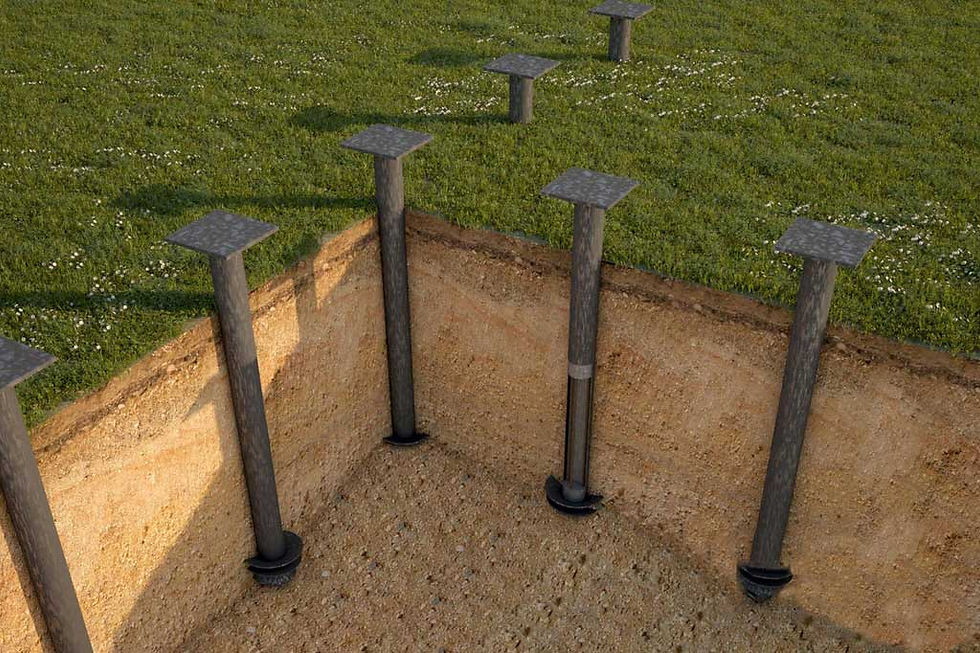

Винтовой сваей принято называть стальную трубу, на которую с одного конца наварена лопасть определенной конфигурации, позволяющая свае глубоко забуриваться в грунт, как шуруп, и при этом не разрыхлять его, а уплотнять. С другого же конца такой трубы чаще всего присутствуют отверстия, предназначенные для временного крепления бурильного оборудования или механических приспособлений (например, стального стержня), с помощью которых можно вкрутить в грунт сваю. Также нередко встречаются винтовые сваи, где на противоположном конце от лопасти, наварен опорный столик. Если же говорить о поверхности изделия, то она обязательно должна быть покрыта антикоррозийным составом.

Для устройства фундамента из винтовых свай обычно требуется 2-3 человека (при ручном способе), так как одному производить работы очень неудобно и тяжело. Глубина заложения сваи зависит от того, как глубоко промерзают почвы в том или ином регионе в зимний период, а также о того, на какую глубину тянуться неустойчивые грунты. Но чаще всего эта величина редко когда выходит за пределы 1,5-3 м.

После проведения буровых работ полость трубы заполняют песчано-цементной смесью или бетоном. Делается это с целью повышения несущей способности сваи и препятствовании коррозии.

Расчёт при проектировании свайных фундаментов с применением винтовых свай выполняется по пункту 7.2.10 СП 24.13330.2011 «Свайные фундаменты» (СНиП 2.02.03-85. Актуализированная редакция.).

Виды винтовых свай

По диаметру и длине:

На сегодняшний день распространены следующие диаметры винтовых свай: 57 мм, 76 мм, 89 мм, 108 мм, 133 мм, 159 мм, 219 мм, 273 мм и 325 мм. Что касается длины, то она бывает 1,65 м, 1,8 м, 2 м, 2,5 м и далее кратно 0,5 м до 7 м.

По способу производства:

• Литые – изготавливаются на специализированных заводах, и включают в себя трубу, готовый наконечник и литую лопасть. Чаще всего такие виды свай можно встретить лишь диаметром 108 мм, так как он является самым популярным.

• Сварные – металлическая труба с приваренной лопастью. Такие сваи выпускаются всех перечисленных выше диаметров. А главное стоят они дешевле литых.

• Комбинированные – представляют собой трубу с лопастью и конусом. Такие сваи отличаются повышенной несущей способностью, которая может достигать 50 тонн.

По количеству лопастей:

• Однополосная (с широкой лопастью) – лопасть сваи такой конфигурации состоит только из одного или полутора витков.

• Многополосная (с широкой лопастью) – свая, включающая в себя две и более лопасти. Отличается от предыдущего вида повышенной несущей способностью (минимум на 50%).

• Многовитковая (узкополосная) - ствол сваи и литой наконечник с винтовой лопастью.

Плюсы и минусы винтовых свай

Плюсы (+):

• быстрота – фундамент из винтовых свай можно выполнить за 1-2 дня. Из бетона на это уйдет, как минимум, 3 дня;

• широкий диапазон применения – винтовые сваи можно использовать на местности со сложным рельефом (например, где уклон составляет более 45 градусов), а также в заболоченных и просадочных грунтах;

• низкая стоимость изделия – данный вид фундамента выгодно отличается от тех, где применяется бетон. Так, к примеру, на небольшой каркасный домик размером 6х3 м потребуется 10 свай диаметром 108 мм, что в ценовом выражение означает 18 500 рублей. В случае же с монолитной железобетонной летной шириной 300 мм и высотой 1,5 м только на один бетон придется потратить более 25 000 рублей;

• возможность работать в стесненных условиях – сваи можно завинчивать в непосредственной близости к подземным коммуникациям, деревьям и кустарникам;

• всесезонность работ – работы по завинчиванию свай можно проводить в любое время года без существенного удорожания процесса. Чего нельзя сказать о тех фундаментах, где используется бетон и раствор;

• низкая стоимость работ – за заглубление одной сваи придется отдать около 1 500 рублей. Кроме того, нет необходимости гнать дорогостоящую технику (все работы можно выполнить вручную);

• отсутствие вибрации – в случае завинчивания сваи рядом уже с существующим подземным сооружением, последний не будет давать дополнительную усадку;

• высокая сейсмоустойчивость – дом на винтовых сваях может выдержать землетрясение до 8 баллов. При более сильных амплитудах даже, если от дома останутся одни воспоминания, фундамент сохранится;

• не требует усадки – фундамент можно нагружать в день его возведения.

Минусы (-):

• коррозия - коррозия «съедает» около 0,5 мм металла в год. Это обстоятельство может серьезно снизить срок службы винтовых свай в результате нарушения внешнего гидроизолирующего слоя. А данное нарушение является частым явлением в местностях с каменистым грунтом;

• большой процент подделок – в настоящее время на строительном рынке присутствует довольно много изделий, у которых плохо выполнены сварные соединения или толщина стенки трубы меньше заявленной;

• требуется большой запас – в отсутствии геологических изысканий сваи нужно подбирать с большим запасом. В противном случае большая и неравномерная осадка фундамента может серьезно отразиться на ориентации сооружения в пространстве;

• не предполагается подвал – для возведения подвала или погреба необходимо предусматривать другие конструкции.
